2.1 需求分析建模

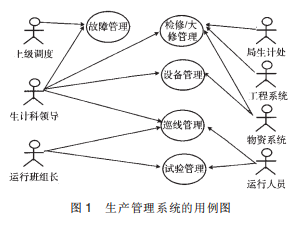

MES系统用例模型中用例用于描述每个功能需求，角色 用于描述与系统功能有关的外部实体，可以是用户 和外部系统。在生产管理系统中角色有：上级调度、 局生计处、生计科领导、运行班组人员、运行班组长、 工程管理系统和物资管理系统等；其主要的用例包 括：故障管理、检修/大修管理、运行设备管理、巡线管 理、试验管理等。整个系统的用例图可由图1说明。
同时弄清楚本系统需要和哪些系统进行交互也 很重要，如大修管理与工程管理系统、物资管理系统 的交互关系等。图2所示为大修管理的细化用例图。

2.2 结构设计

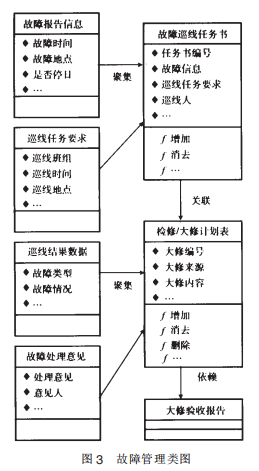

以故障管理为例，主要的实体类有：故障报告信 息；故障巡线任务书；检修 /大修计划表；大修验收报 告等。图3是故障管理中的主要类的类图，图4是故 障处理流程的状态图。通过类图和动态图可完整地 看到故障管理过程中各个对象间的关系，有助于开 发人员在编码前显示和计划系统结构，保证系统的 设计合理性。

2.3详细设计
详细设计的目的是扩展和细化分析阶段的对象 类。主要是用户类、应用服务类和数据服务类的细化 工作。而在生产管理系统中涉及到众多的业务处理 流程，如巡线管理流程、试验流程、检修 /大修流程 等，均包括计划制定、审批、执行和验收等过程。将各 流程抽象化为应用服务类封装在中间业务层，将大大改善流程等复杂过程的软件编程和维护工作。
