工艺员使用MES的用例图
(1) Logon the system：登录系统用例。取得相关操作权限。
(2) Production task manage：车间生产任务管理用例。录入批次产品需求信息。
(3) Dispatching task：任务调度用例。为各班组（生产线）调配生产任务。
(4) Query production task：查看各班组（生产线）生产信息用例。
(5) Performance Analysis：绩效分析用例。提供实际制造情形、历史数据和预期状况三者比较的实时报告。
(6) Query materiel info：查看物料信息用例。
(7) View information：查看通知用例。查看公司通知，生产任务及指标等。
(8) View production schedule：查看生产排程用例。查看各生产线、班组的生产任务安排。
(9) View report forms：查看生产报表用例。
MES系统的参与者很多，所能画出的用例图也很多，在此不一一给出。
活动图是UML用于对系统的动态行为建模的另一种常用工具，它描述活动的顺序，展现从一个活动到另一个活动的控制流。活动图看起来和流程图没什么两样，但两者是有区别的。具体如下。
(1) 活动图描述的是对象活动的顺序关系所遵循的规律，它着重表现的是系统的行为，而流程图着重描述处理过程，其主要控制结构是顺序、分支和循环。
(2) 活动图能够表示并发活动的情形，而流程图不能。
(3) 活动图是面向对象的，而流程图是面向过程的。
利用UML活动图对工作流建模遵循如下步骤：
(1) 识别要对工作流描述的类或对象。找出负责工作流实现的业务对象。
(2) 确定工作流的初始状态和终止状态，明确工作流的边界。对动作状态或活动状态建模。找出随时间发生的动作和活动，将它们表示为动作状态或活动状态。
(3) 对动作流进行建模。可以首先处理顺序动作，接着处理分支与合并等条件行为，然后处理分叉与汇合等并发行为。
(4)对对象流进行建模。找出与工作流相关的重要对象，并将其连接到相应的动作状态和活动状态。
(5)对建立的模型进行精化和细化

三、研究内容

1.摘要
针对当前MES系统软件开发中存在的问题，结合送电所生产管理系统的特点，提出应用UML建 模技术设计开发的系统解决方案。介绍和分析了面向对象的UML建模技术，并从软件开发过程的角度重 点探讨了UML建模技术在需求分析和结构设计阶段中的应用，提出了解决管理系统软件开发问题的新思路。UML技术作为先进的软件工程学方法，对于电力系统软件开发具有较强的实用价值。

2.UML建模技术的应用

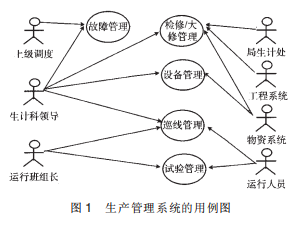

UML适用于系统开发过程中从需求规格描述 到系统完成后对系统进行测试的不同阶段。可视化 建模则是将模型中的信息用标准的图形元素直观地 显示。下面通过开发中的实例具体说明UML建模技 术的应用过程。
