综合查询
综合查询功能概述:
对工艺表相关信息进行查询,并提供下达命令功能。对工艺订单做出下达命令后,成功下达命令之后返回并更改工艺表状态信息。取消下达命令则返回本界面。
订单详情:查询每一个订单的工艺信息的详细报表。

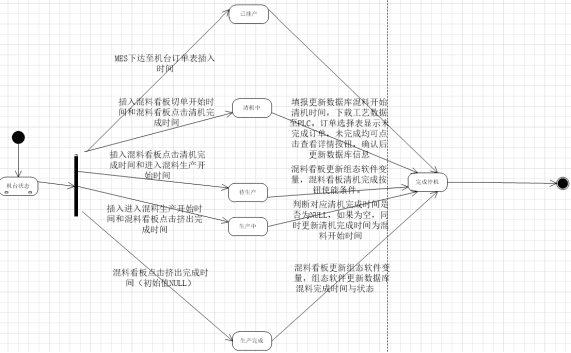

如上图所示,这是一个混料状态图。当MES下达至机台订单表插入时间时进入已排产模式,排产完成后则完成停机。
当机器需要清机时,则插入混入混料看板切单开始时间和混料看板点击挤出完成时间进行清机,之后填报更新数据库开始清机,确认后更新数据库信息完成停机。
当插入混料看板点击清机完成时间和进入混料看板点击挤出完成时间时,则进入生产中模式,再判断对应清机完成时间是否为NULL,为空则更新清机完成时间为需料开始时间意味着完成停机。
当混料看板点击挤出完成时间(初始值NULL)时,机台生产完成。

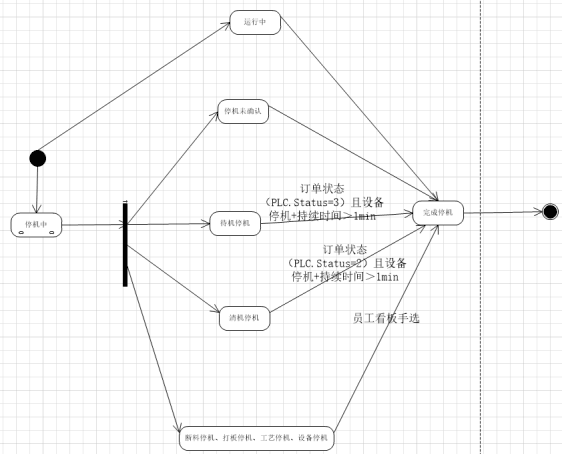

挤出设备状态图
如上图所示,这是一个挤出设备状态图。机器正常运行则一直到任务完成,完成停机。
当停机时,分情况考虑:如果停机原因未确认则直接完成停机。
待机停机时,订单状态(PLC.Status=3)且设备停机+持续时间>1min则直接完成停机
清机停机时,订单状态(PLC.Status=2)且设备停机+持续时间>1min则完成停机
当机台为断料停机、打板停机、工艺停机、设备停机时让员工看板手选手动解决。

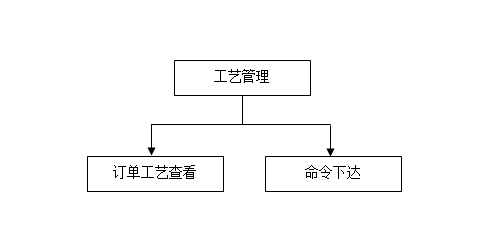

模块功能结构
查询列表

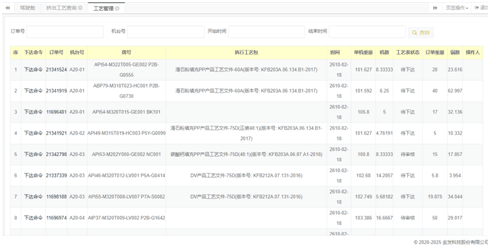

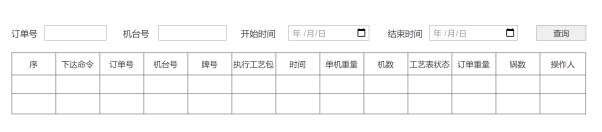

打开“工艺管理>工艺管理”,主要查询出订单机台、牌号、工艺包、时间、单机重量、机数等工艺信息。如图
1) 下达命令,点击查询结果列表项“下达命令”链接,进行机台下各设备命令下达。

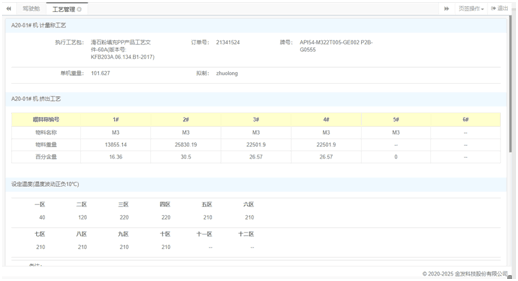

2) 订单工艺查看,点击查询结果列表项“订单号”链接,查看改订单下工艺详情,主要展示机台计量称工艺、挤出工艺、温度和摆料看板等工艺信息。如图
挤出工艺查询
☆ 查询列表:查询订单在机台上挤出工艺概况。
☆ 挤出工艺详情:某订单挤出12个温区工艺详情查看。
☆ 时间轴:某订单机台在某个时间处于何种状态图。
☆ 混料交接班记录:生产混料交接班记录报表打印。

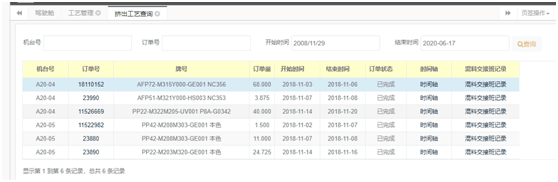

1) 查询列表:打开“报表管理à挤出工艺查询”,查询订单在机台上挤出工艺概况。如图
2)

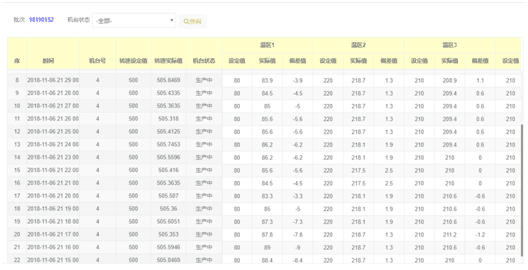

点查询列表“订单号”,查看具体订单挤出工艺详情,可根据机台状态查询该批次(订单)12个温区挤出工艺情况表和各温区温度偏差趋势图,挤出工艺情况表如图

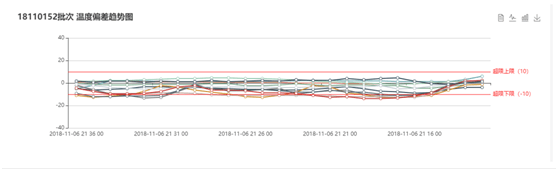

温度偏差趋势图如图
